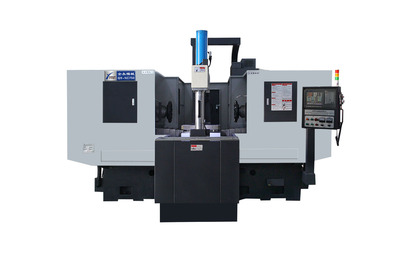

数控双侧铣QY-NC750

型號

QY-NC750

控制系統

臺灣億圖面膜式(10寸系統全面升級)

最小切削寬度

25mm*25mm

最大切削寬度

750mm*750mm

最大切削厚度

245/310mm

旋轉盤(NC分度盤)

綜欣ZXNC-380H-5/ZXNC-500-5

单边最大切削量（P20H）

3mm(料厚240mm)

主軸外徑

皮带式210mm*250mm/台湾翼荣齿轮式主轴

主軸驅動

11KW/750RPM主軸專用伺服/15HP6段变速

主軸錐孔

無錐孔平面 承靠鎖緊

軸向伺服馬達

X/Y/=3.0KW.Z=4.5KW A=3.0KW通用型伺服

回轉度數

工作：0-90調試0-90-270-360

油壓箱容量

70L(MAX35kgf/cm).Max=70cm流量

控制軸數

4軸脈命令

X/Y/Z=三轴5010滾珠絲杠

X/Y=C3(0.008/mm).z=C7

空跑速度

X/Y/Z=8米/min

刀盤

315mm(可選250刀盤)

主軸恒定扭矩轉速

0-350rpm/min.

X/Y/Z三轴双V90度全硬轨

三轴双V轨道表面高频加硬-HRC55-58度/2mm

尺寸偵測機構

左右雙點式或单点式自動对刀

鈑金(米黃))

半罩式週邊（不銹鋼護罩）

主要電氣元件

歐姆龍繼電器/士林接觸器/信哲配電器材

原點方式(客戶/廠家)

德國巴魯虎2位碰撞式(相對方式)

自動潤滑(附無油檢測功能)

3軸分別獨立式循环轨道油，终身无加油

烦恼

回油裝置

X/Y/Z自動循环回油裝置

排宵裝置（自動）

鐵宵車

占地面積

4800*3400mm*2400mm

機臺總重

12000kg/1300kg
